Notice de pose d'un store californien (pose des Stores à Bandes Verticales)
Le store californien : descriptif et caractéristiques
Lorsque vous recevez votre store californien, vous recevez 2 cartons : un tube contenant le rail et un petit carton rectangulaire contenant les bandes verticales et les fixations.
Difficulté : pose facile
Nombre de personnes nécessaires pour la pose : 1
Temps nécessaire : 15-30 minutes
Matériel nécessaire :
- 1 mètre
- 1 crayon
- 1 niveau
- 1 perceuse
- 1 tournevis ou 1 visseuse
- la visserie adaptée à votre support
Où fixer le store californien ?
La pose au mur
La pose au plafond
Comment prendre les mesures ?
Déterminer la hauteur
ATTENTION : La HAUTEUR à commander est à calculer HORS TOUT RAIL COMPRIS & JEU DEDUIT ( 30 mm )
Déterminer la largeur
LARGEUR A COMMANDER = ( LARGEUR DE LA MENUISERIE + 10 % ) + 50 mm
Comment poser un store californien ?
La pose au plafond
Les Stores à Bandes Verticales sont livrés avec les CLIPS standards qui permettent de fixer le store AU PLAFOND.
Nous recommandons le nombre de clips suivant :
Longueur jusque 1500 mm = 2 Clips
De 1501 à 2500 mm = 3 Clips
De 2501 à 3500 mm = 4 Clips
De 3501 à 4500 mm = 5 Clips
De 4501 à 5500 mm = 6 Clips
Montage

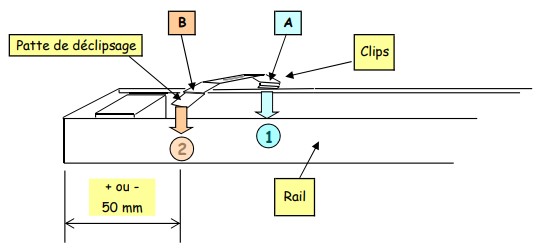

1) Placer les clips sur le rail, à environ 50 mm des extrémités du rail de store :
- 1 - Engager l'arrière du rail dans l'encoche " A "
- 2 - Clipser ensuite l'avant du rail dans l'encoche " B " ( côté où il y a la patte de déclipsage )
2) Placer le store à l'endroit prévu, et, tracez l'emplacement des Clips sur le plafond,
3) Repositionner les Clips aux endroits tracés, et, tracer les trous pour le vissage,
4) Visser les supports : (adapter les vis et chevilles adaptées en fonction de votre support : bois, placo, alu, etc...)
- Dans l'aluminium, utiliser des vis autoforeuses 3 x 15
- Dans le bois, utiliser des vis VBA 3 x 30
5) Poser le Rail sur les Clips comme décrit ci-dessus ( point n° 1 )
6) Manœuvrer les commandes : La chainette pour orienter les embouts perpendiculairement au Rail , et, Le cordon pour répartir les embouts sur la longueur du rail,
7) Accrocher les bandes verticales sur les embouts en plexi.
8) REGLAGE EVENTUEL :
Si vous vous apercevez qu'une ou plusieurs Bandes ne sont pas parallèle aux autres,
Procéder de la façon suivante :
-Tirer la chainette verticalement, dans un sens ou dans l'autre, doucement et lorsque les bandes sont en position " fermées " , continuer à tirer la chainette en forçant légèrement : une série de " clics " se fait entendre,
Observer : le réglage de l'orientation s'est réindexé et tout est en ordre.
La pose au mur

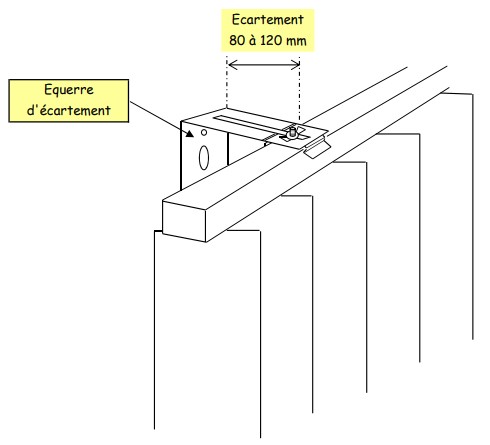

A l'aide de l'option : équerres d'écartement, réglables de 8 à 12 cm , ou 12 - 16 cm :
Les équerres d'écartement peuvent servir lorsque vous souhaitez vous déporter du mur ou de la menuiserie, dans le cas où, par exemple, la poignée gênerait la manoeuvre du store. Elles servent également lorsque vous envisagez une pose sur le mur.

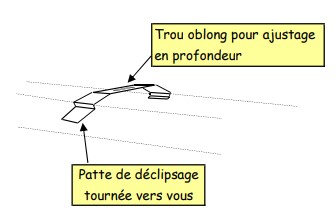

Pour la pose : procéder de la même manière qu'avec les Clips standards, ceux-ci sont fixés sur les équerres. Un trou oblong, dans la partie supérieure de l'équerre permet de régler le recul souhaité, de 80 à 120 mm.
Remarque :
pour le bon fonctionnement de votre store californien, le store ne doit être replié (ouverture ou fermeture des lames) uniquement lorsque les lamelles sont en position "perpendiculaires au vitrage".

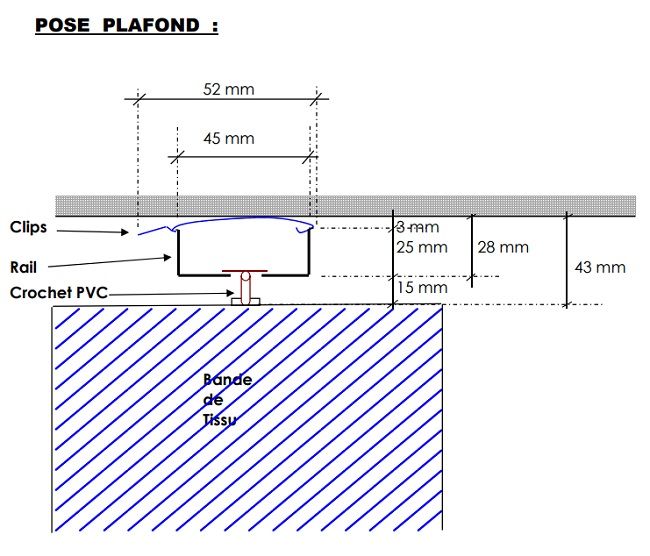

CROQUIS DE PRINCIPE du RAIL des Stores à Bandes Verticales :

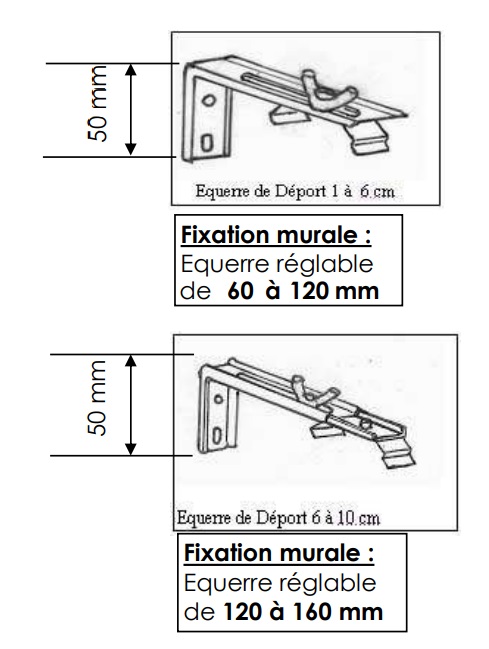

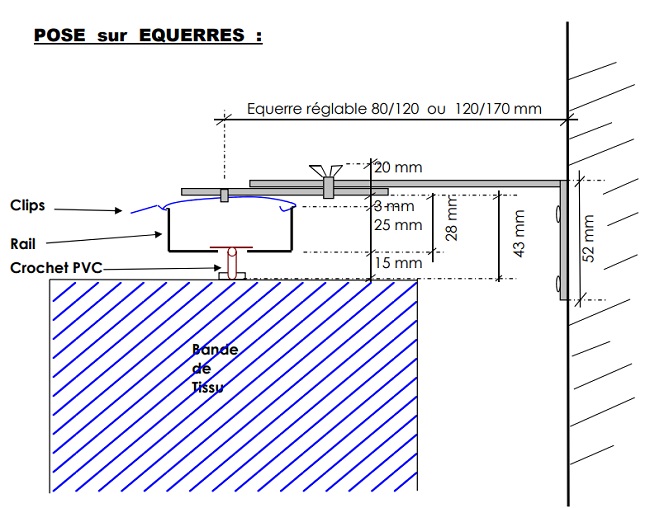

FIXATION MURALE : DETAIL DES EQUERRES D' ELOIGNEMENT
Notice de prise de mesures du store californien à bandes verticales
notice de prise de mesure - bandes verticales seules
Pour commander votre store californien sur mesure
télécharger la notice au format pdf :
Store Bandes Verticales _aide a la pose.pdf
Store Bandes Verticales _aide prise de mesures.pdf
Store Bandes Verticales _Descriptif.pdf
Store Bandes Verticales _Croquis Descriptif.pdf
Store Bandes Verticales _Detail des equerres.pdf
Store Bandes Verticales _Detail du Rail ET DES EQUERRES.pdf
Store Bandes Verticales _nombres de bandes et paquet.pdf
Store Bandes Verticales _possibilités refoulement .pdf
Store Bandes Verticales _seules kit renovation.pdf
Store Bandes Verticales _kit renovation longueur bandes seules.pdf
Store Bandes Verticales _stores trapèze.pdf
